1、絲桿前后往復運動；
2、最大推力2400N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
34C7660M1-X-□□□
規格 | 說明 |
34 | 電機外徑：86mm |
C | 電機類型：固定軸式 |
76 | 機身長度：76mm |
60 | 額定電流：6.0A |
M1 | 絲桿代碼 |
X | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數：
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
34C7660M1-X-□□□ | 3V | 6A | 4N.m | 76mm | 脈沖型:S-266D/ASA872R
|
34C11460M1-X-□□□ | 4.8V | 6A | 8N.m | 114mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑 | 導程 | 步長（mm） | 斷電自鎖力（N） |
M1 | 15.875 | 2.54 | 0.0127 | 2000 |
M2 | 3.175 | 0.015875 | 1500 | |
M4 | 6.35 | 0.03175 | 200 | |
M5 | 12.7 | 0.0635 | 50 | |
M6 | 25.4 | 0.127 | 20 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。

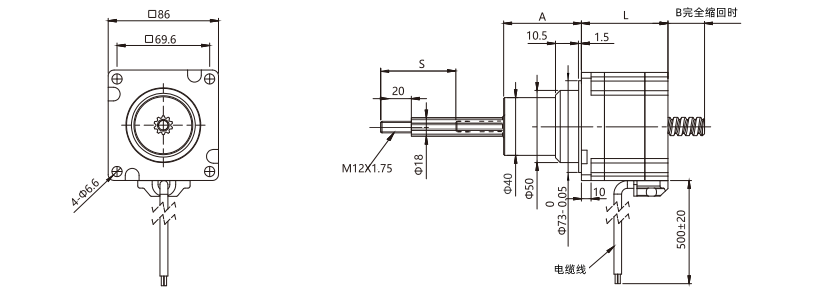

行程參數：
行程S(mm) | 尺寸A(mm) | 尺寸B(mm) | |
L-45 | L-55 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
請注意：
1、絲桿端頭可根據客戶要求加工;
2、電機可選配剎車和編碼器;
3、絲桿長度可定制。
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

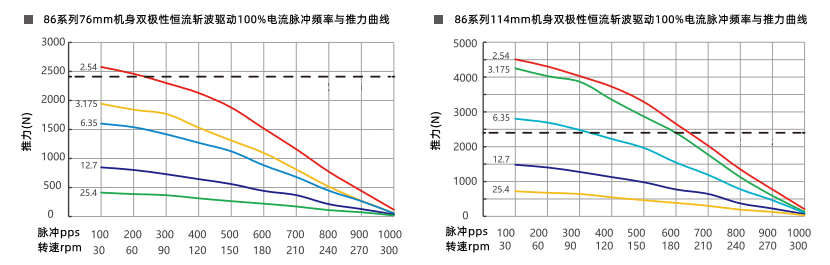

以上曲線是用S-266D/ASA872R雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
