1、螺母往復運動；
2、最大推力900N；
3、低噪音、低損耗、性能穩、結構簡單；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：

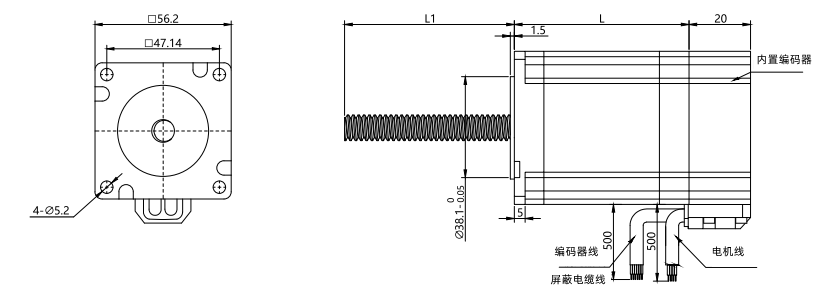

23E4530G1205-X-□□□
規格 | 說明 |
23 | 電機外徑：57mm |
E | 電機類型：外部驅動式 |
45 | 機身長度：45mm |
30 | 額定電流：3.0A |
G | 絲桿類型：滾珠絲桿 |
□□ | 絲桿導程 |
X | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
23E4530G1205-X-□□□ | 2.3V | 3A | 0.7N.m | 45mm | 脈沖型：ISD880 |
23E5530G1205-X-□□□ | 3V | 3A | 0.9N.m | 54mm | |
23E6530G1205-X-□□□ | 3.1V | 4A | 1.5N.m | 65mm | |
23E7530G1205-X-□□□ | 3.8V | 4A | 1.8N.m | 76mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
絲桿代碼 | 絲桿直徑 | 導程 | 精度等級 | 定位精度 | 軸向間隙 |
1202 | 12 | 2 | C7 | ±0.05 | ≤0.03 |
1204 | 4 | ||||
1205 | 5 | ||||
1210 | 10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
編碼器性能參數
編碼器解析度 | 1000線、2000線可選 |
工作溫度 | -20℃-85℃ |
儲藏溫度 | -40℃-85℃ |
濕度 | RH90%max，非冷凝環境 |
供電電壓 | +5VDC（最大7VDC） |
上升/下降沿時間 | 100ms |
脈寬 | 100us |
請注意：
1、絲桿長度及端部加工可根據客戶要求加工；
2、T型絲桿表面可做PTFE涂覆處理。
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
上一款產品：57mm外部驅動式直線絲桿滾珠步進電機
下一款產品：57mm貫穿式直線絲桿步進電機
