規格參數 外形尺寸推力曲線資料下載

命名規則：

17N3415G0606-X-□□□

規格	說明
17	電機外徑：42mm
N	電機類型：貫穿式
34	機身長度：34mm
15	額定電流：1.5A
G	絲桿代碼：滾珠絲桿
□	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿導程
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號	電壓	額定電流	保持力矩	機身長	推薦驅動器
17N3415G0606-X-□□□	2.6V	1.5A	0.25N.m	34mm	脈沖型S-224D
17N4015G0606-X-□□□	3.3V	1.5A	0.4N.m	40mm
17N4825G0606-X-□□□	2V	2.5A	0.5N.m	48mm
17N6025G0606-X-□□□	2.5V	2.5A	0.7N.m	60mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼	絲桿直徑	導程	精度等級	定位精度	軸向間隙
0801	8mm	1	C7	±0.05	≤0.03
0802	8mm	2
1202	12mm	2
1205		5
1210		10

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

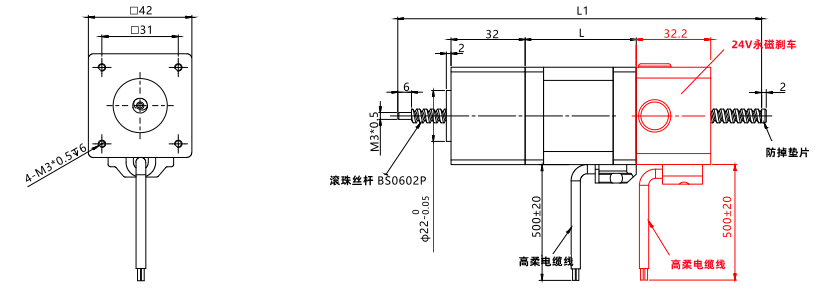

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

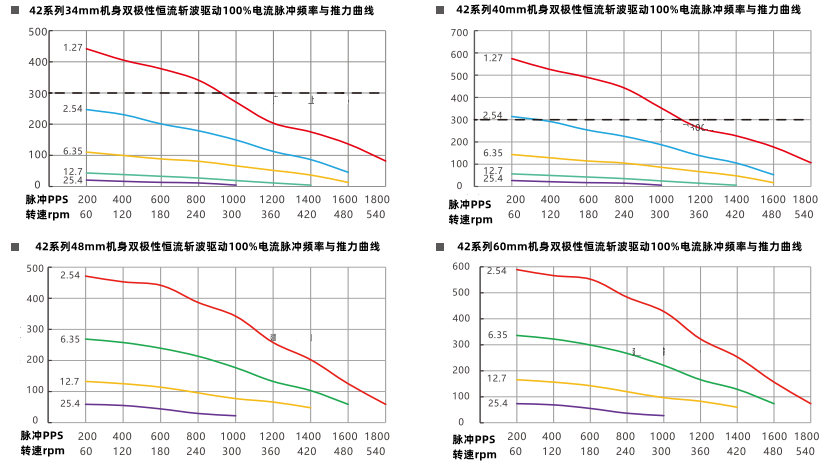

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
