產品簡介技術參數 資料下載

主控芯片：采用32位步進電機控制專用DSP芯片；

電壓電流：輸入電壓：12~48VDC，輸出電流：0.3A~2.2A（峰值）；

細分設置：16檔細分可選（200~25600脈沖/圈）；

響應頻率：脈沖響應頻率最高可達500KHz；

信號電壓：脈沖/方向/使能（5V~24VDC兼容），無需另接限流電阻；

控制方式：?jiǎn)蚊}沖（脈沖+方向），雙脈沖(CW/CCW)；

產品自檢：拔碼開關設置（電機以30RPM正反轉反復運行）；

共振抑制：自動計算共振點，抑制中/低頻振動；

力矩平滑：分析低速力矩紋波，抵消相應的諧波成份獲得平滑的低速運動；

信號平滑：對速度和方向信號的動態濾波，獲得更穩定的系統表現；

電流控制：PID電流控制，高速大扭矩輸出，低噪音，低振動，低發熱；

系統自測：自檢測匹配電機參數，根據負載情況實時優化輸入電機電流；

細分插補：可降低運轉時的振動，提高運行的平穩性；

適配電機：S-224D 型二相步進驅動器適用于 4，6，8線二相外徑 42mm及以下系列額定電流“≥0.3A、≤2.2A”步進電機。

一般說來，步進電機的選擇主要看電機扭矩和額定電流兩方面。扭矩的大小取決于電機的尺寸，尺寸大的電機扭矩也大；電流大小主要取決于電感，小電感的電流較大，電機高速運轉時性能較好。

應用領域：廣泛應用于機械、電子、精密儀器、計量設備、醫療器械等自動化裝備領域。例如：直線滑臺、電子設備、光學儀器、激光設備、安防設備、電焊設備、點膠設備、自動裝配設備等。在用戶期望低噪音、中高速設備應用效果特佳。

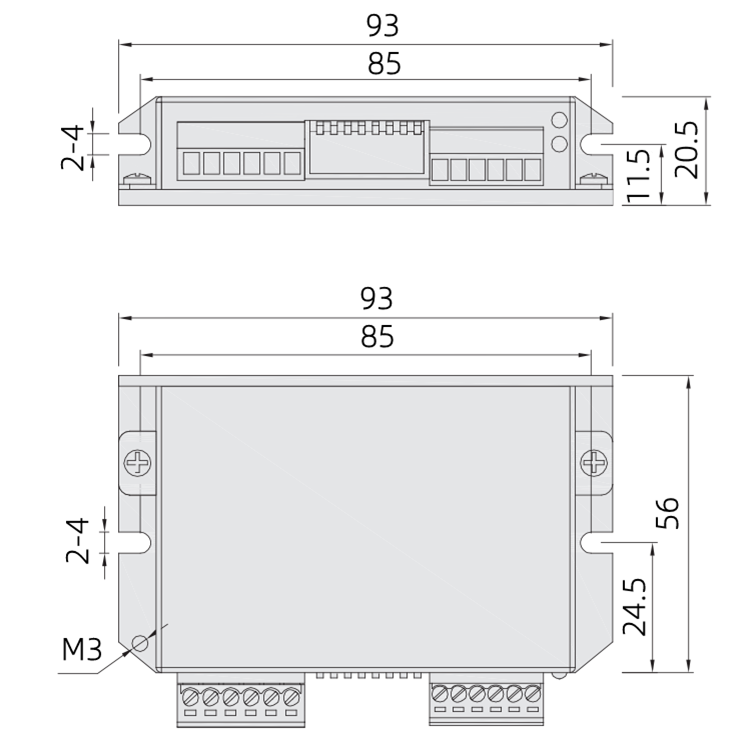

外形尺寸

尺寸圖

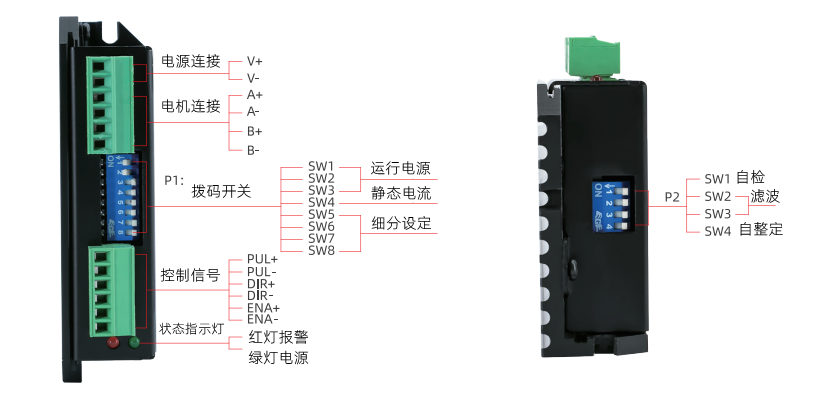

接線說明

接線說明

1）電機和電源輸入端口

端子號	符號	名稱	說明
1	V+	輸入直流電源	+12VDC~ +48VDC
2	V-	輸入電源地	0V
3	A+	A相電機繞組＋	互換同一相繞組的接線可以改變電機的運行方向。例如：將A＋和A－接線互換
4	A-	A相電機繞組－
5	B+	B相電機繞組＋
6	B-	B相電機繞組－

2）控制信號端口

端子號	符號	名稱	說明
1	PUL+	脈沖輸入正端	DC5~24V兼容
2	PUL-	脈沖輸入負端	DC5~24V兼容
3	DIR+	方向輸入正端	DC5~24V兼容
4	DIR-	方向輸入負端	DC5~24V兼容
5	ENA+	使能輸入正端	DC5~24V兼容
6	ENA-	使能輸入負端	默認懸空使能

3) 狀態指示

綠色LED為電源指示燈，當驅動器接通電源時，該LED閃爍；當驅動器切斷電源時，該LED熄滅。

紅色LED為故障指示燈，當出現故障時，該指示燈周期性循環閃爍；當故障被用戶清除時，紅色LED常滅。紅色LED閃爍次數代表不同的故障信息，具體關系如下表所示：

●紅燈　●綠燈

序號	LED閃爍樣式	故障說明	解決辦法
1	● 綠燈長亮	驅動器未使能	給驅動使能信號
2	●● 綠燈閃爍	驅動器工作正常
3	●●●●● 3紅2綠	內部電壓出錯	提高電源功率
4	●●●●● 4 紅1綠	驅動器電源輸入過壓	降低電源電壓
5	●●●●●● 5紅1綠	驅動器過流	是否短路，錯相
6	●●●●●● 4紅2綠	驅動器電源輸入欠壓	提高電源電壓
7	●●●●●●● 6紅1綠	電機繞組開路	接好電機線

當驅動器出現故障時，驅動器將停機，并提示相應故障代碼。用戶需斷電，并重新上電時，故障才可以清除，或者通過ENA脫機信號清除故障然后重新使能。當驅動器出現故障時，驅動器將按隊列形式，將最新故障保存在驅動器的EEPROM內。
