19年專注控制電機設計及研發
高轉速，溫升更低；
振動更低，噪音更小；
相同體積，輸出轉矩更大；
進口配件，使用壽命更長；
15817488109
SME1
242
023
口4
| SME | 步進電機 |
| 24 | 電機機座代碼 |
| 02 | 電機機身長度代碼 |
| 口 | 2：表示雙出軸，標準品省略 |
| 項目 | 參數 | ||
| 步距角精度 | 0.72°/step±0.036°（空載整步） | ||
| 電感精度 | ±20% | 電感精度 | ±10% |
| 允許溫升 | ﹤80℃（額定電流，二相通電） | ||
| 環境溫度 | -20℃~50℃（無結冰） | ||
| 環境溫度 | 85%以下（無結霜） | ||
| 介質環境 | 85%以下低于40℃,57%以下低于50℃（無結霜） | ||
| 絕緣級別 | B級（130℃） | 絕緣耐壓 | AC 500V 1Min |
| 絕緣電阻 | 100MΩ | ||

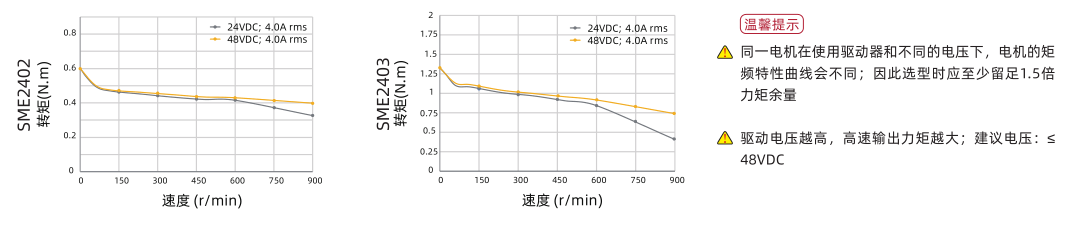

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。
| 型號（MODEL） | 保持力矩（N.m） | 額定電流（A） | 相電阻（Ω/相） | 相電感（mH/相） | 轉動慣量（g.cm2） | 機身長MAX（mm） | 電機重量 | 適配驅動器（僅為推薦） |
| SME2402 | 0.60 | 1.4 | 1.10 | 2.3 | 220 | ≤56.5 | 0.7 | ESD430E 24-48VDC |
| SME2403 | 1.3 | 2.8 | 0.65 | 1.1 | 440 | ≤86.5 | 1.2 |
以上列表推薦的“適配驅動器”為脈沖型步進電機驅動器，HDB電機還可以為客戶提供：
總線型步進驅動器（RS485、CAN open、Ether CAT等通訊控制） 智能型步進驅動器（電位器調速、內置PLC編程等功能）
規格參數：規格涵蓋20mm-150mm，提供選型，精準匹配您的機器出軸方式：提供單扁、雙扁、鍵槽、滾齒等多種出軸方式，滿足不同場景下的使用需求引線方式：根據實際應用中的不同需求，提供定制化的繞線及出線方式設計配件選擇：提供步進電機的多種配件，選擇多樣，例如編碼器，減速機，斷電制動器等
